نحوه کانال کشی داکت اسپلیت: 4 نکته که باید به آنها توجه داشته باشید
اگر مطالب پیشین ما را در جنرال اسپلیت مطالعه کرده باشید، دیگر نباید برایتان جای سوال باشد که این سیستم چطور در ساختمان راه اندازی میشود. داکت اسپلیت هوای مطبوع را از طریق کانالهای طویل که در سقف کاذب یا سقف ساختمان تعبیه میشوند، برای نقاط مختلف ساختمان ارسال میکند. اما این کانالها چطور و با چه آرایشی باید نصب شوند؟ این سولی است که با بررسی نحوه کانال کشی داکت اسپلیت میتوانید به پاسخ آن برسید. با ما همراه باشید تا در این مطلب در این خصوص صحبت کنیم تا متوجه شوید برای راه انداختن داکت اسپلیت در ساختمان مد نظرتان باید چه مراحلی را طی کنید.
فهرست مطالب
کانال کشی اسپیلت
در سیستمهای اسپلیت عادی ارتباط بین یونیت داخلی و خارجی صرفاً از طریق لولههای مسی برقرار میشود که کاری به جز به جریان درآوردن مبرد را بر عهده ندارند. یونیت داخلی مستقیماً دمای هوای داخل ساختمان را تنظیم میگند و بنابراین نیازی هم به کانال کشی نیست. اما در سیستم داکت اسپلیت هوای سرد یا گرم تولیدی توسط سیستم باید از طریق کانالها در سطح ساختمان پخش شوند و این موضوع طراحی دقیق، کمهزینه و بهینه یک شبکه کانال کشی را از نصاب میطلبد.
اول از همه در نظر داشته باشید که کانال کشی بسته به ظرفیت دستگاه و مساحت و شرایط فنی فضا ممکن است به شکلهای مختلفی انجام شود. در محیطی مانند یک بیمارستان یا مرکز خرید، مهم است که کانالها از دید دور باشند و به همین دلیل در این موقعیتها اغلب از سقف کاذب برای پوشاندن آنها استفاده میشود. اما در فضاهایی مانند کارخانهها و کارگاهها ممکن است استفاده از سقف کاذب صرفاً یک هزینه اضافی محسوب شود و بخواهید دور آن را خط بکشید.
به همین ترتیب، بعضی ظرفیتهای دستگاه متناسب با مساحت فضا نیازمند کانالهای خاص با ابعاد معینی هستند که در نتیجه آن آرایش کانالها باید دستخوش تغییر شود. وقتی در خصوص انواع کانال کشی صحبت کنیم، بهتر منظورمان را متوجه میشوید.
انواع کانال کشی داکت اسپلیت
جریان هوا در داخل کانال هر چقدر که از یونیت اصلی فاصله بگیرد، با افت فشار بیشتری هم روبرو میشود. این افت فشار در مواقعی که کانال به یک تقاطع میرسد یا با زاویه نود درجه به یک سمت منحرف میشود، بیشتر حس خواهد شد. به همین دلیل است که اغلب تلاش میشود دو موضوع در انواع کانال کشی داکت اسپلیت رعایت شود:
- باید تا حد امکان یونیت داخلی در مرکز ساختمان قرار بگیرد
- باید تا حد امکان مسیرهای خروجی از یونیت داخلی به سمت اتاقها بدون پیچ و خم طراحی شوند
مورد اول آنقدرها مشکلآفرین نیست، اما مورد دوم جایی است که انواع کانال کشی داکت اسپلیت از همدیگر جدا میشوند. نحوه کانال کشی داکت اسپلیت بر اساس نوع کانالی که در هر قسمت از آن به کار میرود دستهبندی میشود و بر این اساس سه نوع کانال کشی داریم:
- انعطاف پذیر یا فلکسیبل
- گالوانیزه مستطیل
- گالوانیزه مدور
کانالهای مستطیل به مصالح و مواد کمتری برای پنهان شدن زیر سقف کاذب نیاز دارند و بازسازی و نگهداری آنها هم راحتتر است، اما لبههای داخل آنها باعث کاهش بهرهوری سیستم داکت اسپلیت خواهد شد. در عین حال، کانالهای مدور شاید برای نگهداری و دردسرهای پنهان شدن زیر سقف کاذب شما را بیشتر به زحمت بیاندازند، اما بهترین جریان هوا در ساختمان را در اختیارتان میگذارند. کانال فلکسیبل نوع دیگر کانالهاست که به شکلی طراحی شده است تا بتواند بدون شکسته شدن، قوس داده شده و از این طریق کمترین مزاحمت را برای جریان هوا ایجاد کند.
شاید برایتان جالب باشد که سیستمهای داکت اسپلیت ایدهآل از هر سه نوع در کنار هم استفاده میکنند و مشاهده سه نوع کانال مستطیلی، مدور و انعطاف پذیر در مجاورت همدیگر به هیچ وجه عجیب نیست. نکته اینجاست که هر کدام از این سه به صورت مجزا قادر نیستند نیازهای سیستم را به شکل ایدهآل برطرف کنند.
برای مثال، طبق مقررات ایمنی ساختمان در ایران، استفاده از کانال فلکسیبل در مسافت بیش از 4.25 متر به خاطر شدت افت فشاری که به داکت اسپلیت تحمیل میکند، ممنوع شده است. استفاده از این کانالها بیش از همه در مجاورت دریچهها رواج دارد، جایی که افت فشار نه تنها مضر نیست که برای مدیریت جریان هوا کاربردی هم خواهد بود. بنابراین گرچه در انواع کانال کشی داکت اسپلیت این سه از هم جدا میشوند، اما برای یک سیستم کامل در ساختمان به هر سه نوع کانال نیاز خواهید داشت.

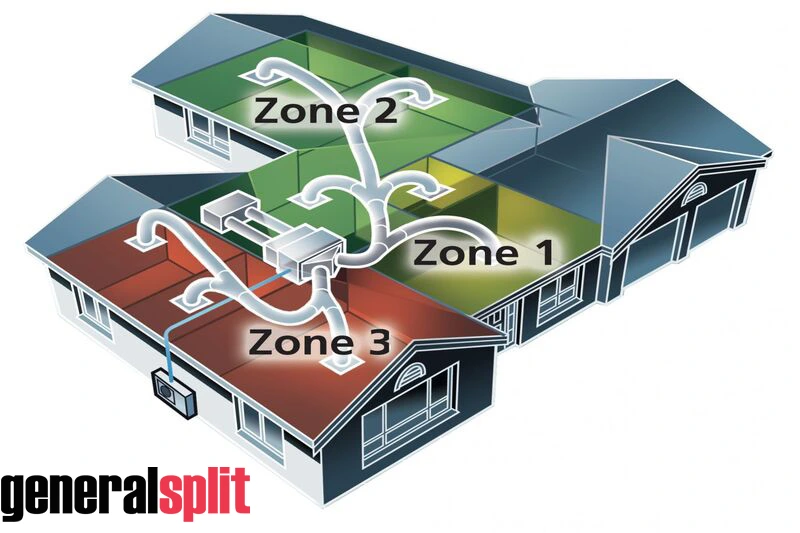

اجرای کانال کشی داکت اسپلیت
نحوه کانال کشی داکت اسپلیت شامل دو بخش اصلی خواهد بود: جانمایی یونیتها و دریچههای خروجی کانالها بسته به شرایط محیط و سپس طراحی نحوه کانال کشی برای اتصال دریچهها به یونیت داخلی.
به صورت کلی طبق استانداردهای بینالمللی برای این کار، یونیت خارجی که شامل کندانسور است باید بیرون از ساختمان و دور از فضاهای حساس به صدا مانند اتاق خوابها قرار بگیرد. علت این است که این یونیت بیشترین سروصدای سیستم را به خودش اختصاص میدهد و باید جایی قرار داشته باشد که فعالیت آن برای آسایش افراد حاضر در ساختمان مضر نباشد. یونیت داخلی باید ترجیحاً به مرکز ساختمان نزدیک باشد تا فاصله دریچهها از یونیت داخلی در نقاط مختلف ساختمان به همدیگر نزدیک باشد.
تا زمانی که دو یونیت در نقطه صحیحی جانمایی شوند شما بخش مهمی از نحوه کانال کشی داکت اسپلیت را پشت سر گذاشتهاید. مرحله بعد بررسی این موضوع است که هر فضا به چقدر ظرفیت تنظیم دما نیاز دارد. تعیین این موضوع چندان دشوار نیست، چون اغلب اوقات برای هر مساحت فضا با ارتفاع سقف استاندارد، یک ظرفیت کاری معین را میتوان با چند فرمول ساده بدست آورد. ضخامت کانال و ابعاد دریچه هر اتاق بسته به میزان ظرفیتی که بدست میآورید مشخص میشود، گرچه تأکید میکنیم که این اطلاعات را یک نصاب حرفهای داکت اسپلیت در دسترس خواهد داشت و بدون تجربه قبلی بعید است بتوانید ابعاد کانال صحیح را بدست بیاورید.
عملکرد بهینه داکت اسپلیت در یک ساختمان ارتباط مستقیم با خصوصیات فنی آن و تناسب آنها با فضای مد نظر شما خواهد داشت. این موضوع آنقدر مهم است که باید اولویت را در بحث ظرفیت و قیمت داکت اسپلیت، به ظرفیت آن بدهید و بعد به هزینه فکر کنید. خرید نادرست یک سیستم نامناسب، عملاً تنها برای شما در حکم دور ریختن سرمایه خواهد بود.
البته لازم به ذکر است که همین موضوع در خصوص کولر گازی هم صدق میکند و باید تناسب بین ظرفیت دستگاه و فضای مورد نظر رعایت شود. به همین دلیل شاید بهتر باشد بگوییم همیشه تناسب ظرفیت و مساحت فضا را باید به قیمت ارجحیت بدهید. پس به جای فکر کردن به قیمت کولر گازی، به این موضوع فکر کنید که دستگاه مد نظرتان آیا قادر است نیازهایتان را برطرف کند یا خیر.
دقت داشته باشید که هر فضایی با حداقل سه دیوار و یک درب باز و بسته شو، یک اتاق محسوب میشود و سیستم داکت اسپلیت باید این اتاقها را با هوای تازه تغذیه کند. این قانون برای برخی اتاقها و فضاها صادق نیست، به این معنا که در یک ساختمان عادی بعضی فضاها نباید کانال کشی و دریچه هوای داکت اسپلیت داشته باشند. در بحث نقشه کانال کشی داکت اسپلیت در این خصوص بیشتر حرف میزنیم.
نقشه کانال کشی داکت اسپلیت
نقشه شبکه باید پیش از نصب، توسط یک کارشناس ماهر تهیه شود. این کار بخش مهمی از نحوه کانال کشی داکت اسپلیت خواهد بود و کمک میکند تا بتوانید پیشنیازهایتان برای راه اندازی سیستم را تشخیص بدهید. به صورت کلی، نکات زیر را باید در نقشه کانال کشی داکت اسپلیت در نظر داشته باشید:
- سرویس بهداشتی، حمام، پارکینگ و گاراژ، راه پله و زیرزمین نیازی به تنظیم دما ندارند و نباید برای آنها دریچه در نظر گرفته شود.
- جریان هوای داکت اسپلیت قابلیت چرخش در محیط را ندارد، چون از سقف به صورت عمودی وارد فضا میشود. پس برای سالنهای بزرگ ممکن است به چند دریچه نیاز داشته باشید که بر اساس ظرفیت دستگاه و مساحت محیط تعیین میشود.
- مدار کنترلی داکت اسپلیت و خروجی درین آن برای تخلیه رطوبت سیستم، اغلب در نزدیکی آشپزخانه تعبیه میشود. به عبارت دیگر جایی که از طریق ریموت کنترل قرار است دما را تنظیم کنید، در مجاورت آشپزخانه خواهد بود.
- بعضی سیستمهای پیشرفته به اپ موبایل هم مجهز هستند و به شما اجازه میدهند داکت اسپلیت را به کمک گوشی همراه کنترل کنید.

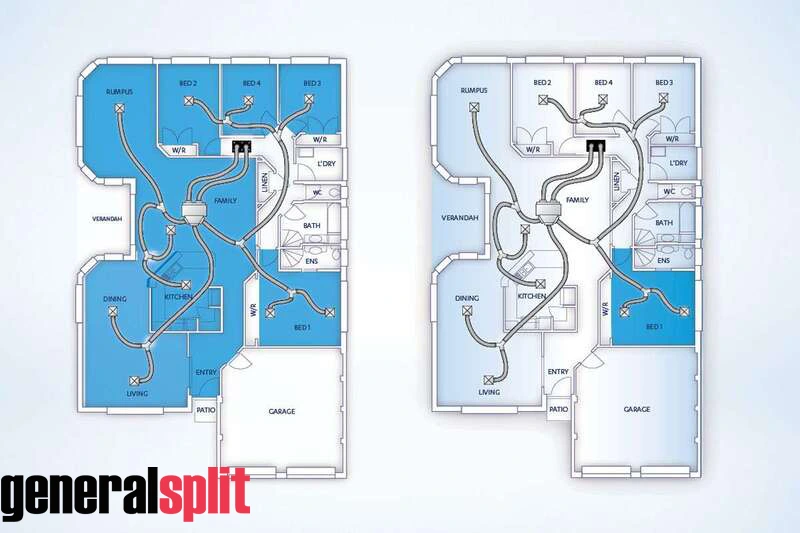

تصویر زیر یک نمای شماتیک است که نحوه کانال کشی داکت اسپلیت را نشان میدهد.
همانطور که میبینید، مشخصاً اتاقها هر کدام حداقل به یک دریچه نیاز دارند، اما برای اتاق خواب بزرگ که پنجره هم داشته و طبیعتاً تبادل هوای بیشتری با فضای بیرون دارد، دو دریچه در نظر گرفته شده است. همانطور که میبینید مناطق غیرمجاز هم از داشتن دریچه معاف شدهاند. این نقشه نمایی از یک طرح بهینه و کمهزینه برای بهترین نحوه کانال کشی داکت اسپلیت را نشان میدهد.
جمع بندی
در این مطلب به صورت مفصل در صورت نحوه کانال کشی داکت اسپلیت صحبت کردیم و به نکاتی که در این خصوص باید به آنها توجه داشته باشید پرداختیم. همانطور که گفتیم گرچه نصب و راه اندازی این کانالها به خودی خود کار دشواری نیست، اما برای انجام صحیح آن باید دانش و تجربه کافی در این زمینه داشته باشید. به همین دلیل است که حتی کسانی که در زمینه ساختمانسازی و بنایی هم دستی بر آتش دارند، الزاماً قادر نخواهند بود سیستم داکت اسپلیت را به نحو احسن راه اندازی کنند.
مجموعه جنرال اسپلیت قادر است برای افزایش رضایت شما از سیستم داکت اسپلیتی که نصب میکنید، بهترین مدلهای این تجهیزات در بازار ایران را در اختیارتان قرار دهد. میتوانید با کارشناسان ما تماس بگیرید تا شما را برای انتخاب بهترین سیستم داکت اسپلیت بسته به نیازهایتان راهنمایی کنند. سپس میتوانید این دستگاه را با قیمت به صرفه، تضمین سلامت و کیفیت و خدمات پس از فروش گسترده از جنرال اسپلیت تهیه نمایید. با ما تماس بگیرید تا در اسرع وقت از این خدمات بهرهمند شوید!
